[教學] DIY 行動電源測試放電電阻 1A/2A


其實想要買行動電源測試電阻已經很久了,但是網路上要買一個測試電阻,還要再加運費才能拿到,其實很不划算。剛好最近看到有一篇文章(DIY-USB充電器假負載)在教如何製作測試電阻,看完文章後,就在計算紙上面開始畫草圖,上網查查相關的資料,開始規畫要如何自己做一個測試電阻。



以下的零件是在台北光華的今華電子採買的,這一家材料行從我高中時就常常去買(大約半年一次吧? XD)

零件清單

  • 水泥電阻 10W 5.1ΩJ 8元/顆 需要2顆 (今華沒有賣 10W 5Ω 的電阻)
  • 3P2段(插板式)超迷你開關 15元/顆 需要1顆
  • USB A公接頭 90度 10元/顆 需要1顆
  • 洞洞板(或是叫電木板) 10元/片 需要1片

以上材料共計 51 元

首先講一下計算原理,這部分和我參考的文章有點差異,應該是我講得比較正確。

先計算1A的電阻和功率

USB的輸出(理想)電壓為5V

5V/1A=5Ω(電阻) 5V*1A=5W(功率)

接著計算2A的電阻

5V/2A=2.5Ω(電阻)

因為我們的設計是可以切換1A/2A的,所以1A的情況下是使用1顆5Ω水泥電阻;2A需要並聯2顆5Ω,並聯的等效電阻會變成2.5Ω,如下圖所示。



每一個5Ω的兩端電壓為5V(並聯兩端電壓一樣),5V/5Ω=1A,1A+1A=2A(總電流)。

所以理論上我們應該買 5W 5ΩJ 的水泥電阻(今華 5W水泥電阻 4元/顆)就好,但是我覺得凡事都要有個萬一,故選 10W 5ΩJ 的水泥電阻,但是我去買零件的今華電子剛好就沒有 10W 5ΩJ,只好選擇比較相近的 10W 5.1ΩJ。



理論說完了,接著進入實作囉~

先把USB的頭左右兩邊的鐵片彎成90度,使他可以貼齊洞洞板,然後還有把接頭上面兩個黑色的點點用美工刀削掉。



接著又發現一個問題,就是洞洞板的邊太寬了,又開始用美工刀慢慢的削(蠻好削的)。

終於完工,把東西插上零件,焊一焊之後,就完工了。

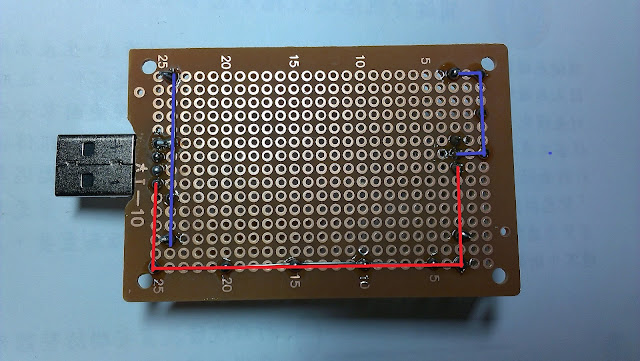

這是後面的佈線圖


紫色的是正極,紅色的負極



特別提醒:因為水泥電阻會發熱,所以水泥電阻和洞洞板之間要保留一些空間,避免洞洞板壞掉。在使用的時候,也要避免被水泥電阻燙傷。



插上華碩的行動電源測試,可以發現一顆電阻的輸出電流0.9A,並聯的輸出電流是1.69A左右。理論值應該是5V/5.1Ω=0.98A和5V/2.55Ω=1.96A,與實際的誤差蠻多的。


後來,發現USB的插頭不穩定,後來又去光南買了一罐22元的三秒膠,用來固定USB的公頭。之前用過白膠和保麗龍膠都沒有固定的作用,還是三秒膠好用。



文章到了最後,謝謝大家的觀看。
